تزریق جت (Jet Grouting)

تزریق جت، تکنیک نسبتاً جدیدی است که از سال 1960 گسترش پیدا کرده است. در این روش،لایه های نازکی از ملات سیمانی تزریق، با فشار بسیار زیاد، به دیواره های گمانه برخورد می کنند. پس از اصابت به دیواره گمانه، به طور همزمان، از یک سو مصالح موجود را حفاری نموده و از سوی دیگر نیز با خاک مخلوط می شود. شعاعی از ستون خاک که تحت تأثیر تزریق جت قرار گرفته، شعاع عمل نامیده می شود. این شعاع به عواملی چند بستگی دارد :

الف ) فشار تزریق، که توسط پمپ مخصوصی با توانایی تولید فشار 1 تا 800 بار به وجود می آید؛

ب ) زمان تزریق، که توسط سرعت چرخش میله های حفاری و بیرون کشیدن آن ها از داخل گمانه، تعیین می گردد؛

پ ) مقاومت برش بر جای خاک؛

ت ) اندازه نازل ها؛

ٍث ) وزن مخصوص دوغاب تزریق.

در شکل 1 مقاومت انواع خاک هایی که با این روش تزریق شده اند مرور شده است.لازم به تذکر است که اگر از این نوع تزریق برای مقاصد تونل سازی استفاده شود هم می توان از داخل تونل به این کار مبادرت کرد و هم می توان از خارج تونل این کار را انجام داد. شکل های بعد این امر را نشان می دهد :

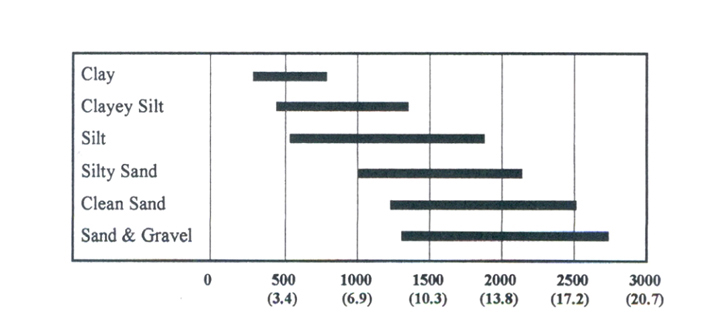

شکل 1- مقاومت بدست آمده بر حسب پوند بر اینچ مربع و مگاپاسکال در انواع خاک تزریق شده با روش جت

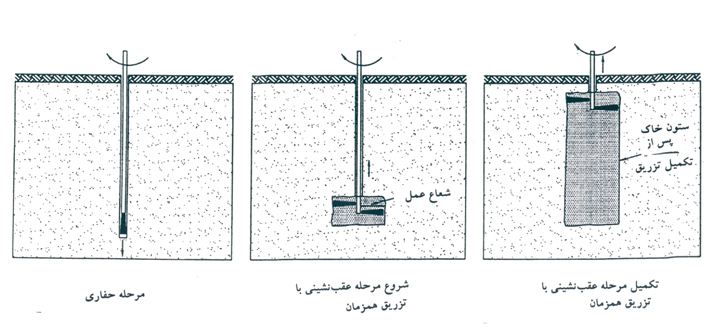

شکل 2-تکنیک تزریق جت

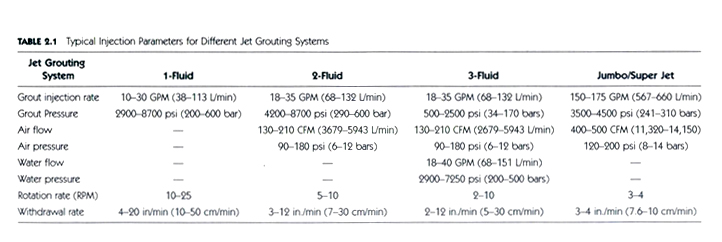

جدول 1-پارامتر های تزریق جت در سیستم های منفرد، دوگانه، سه گانه و سوپر جت

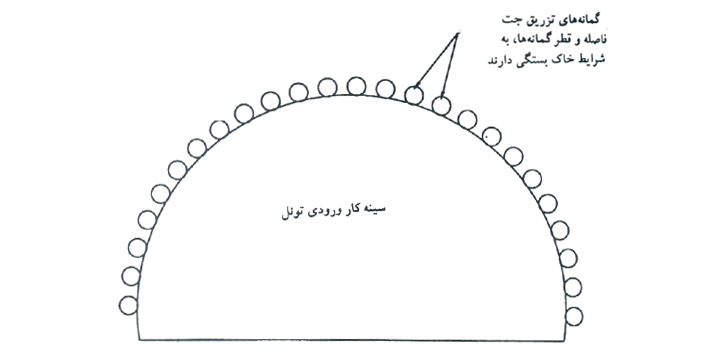

شکل 3-نحوه قرار گیری گمانه ها در سینه کار تونل

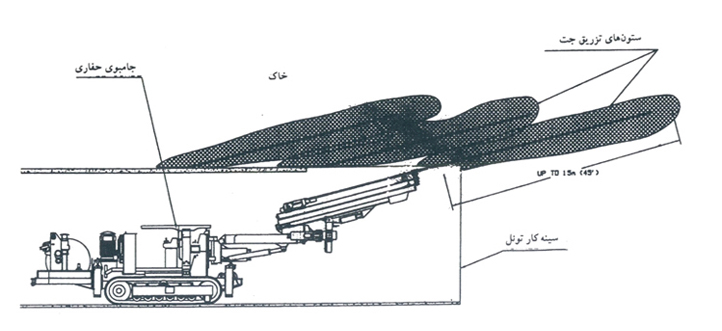

شکل 4-تزریق جت که از داخل تونل موجود در زمین های نرم،مورد استفاده قرار می گیرد

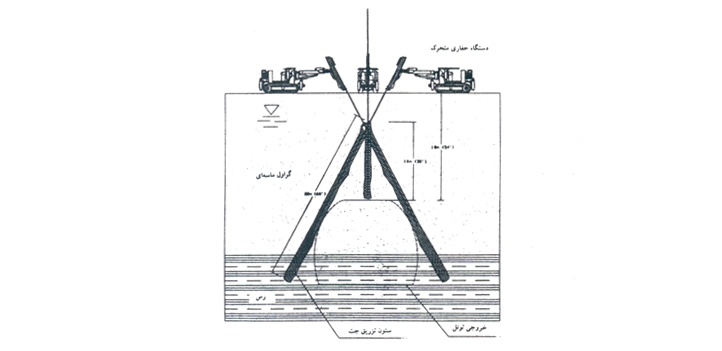

شکل 5-تزریق جت که از سطح زمین در زمین های نرم،مورد استفاده قرار می گیرد

---
